98N.m 99N.m 100N.m電動定扭力扳手

文章出處：http://www.tfjo.cn/ 人氣：發表時間：2019-08-19 11:38

上海實干廠家生產的這款SGDD系列電動定扭力扳手是裝配螺紋件及螺栓的機械化施工工具，具有自動控制扭矩功能，該電動定扭力扳手*應用于鋼結構橋梁的架設，廠房，塔架及化工，治金，發電設備的安裝，大型機械，起重設備和車輛裝配作業，以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合

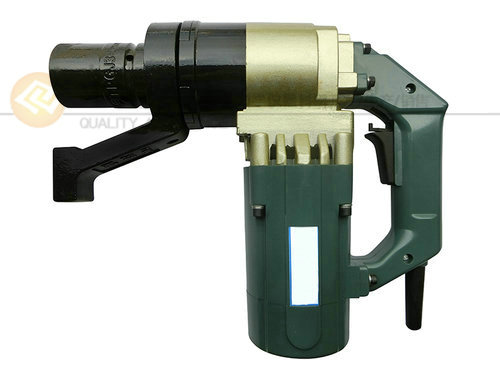

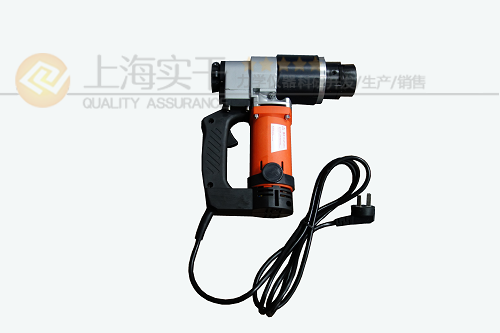

電動定扭力扳手圖片：《50-230N.m》

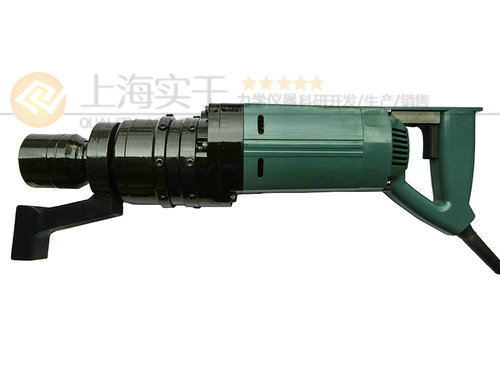

電動定扭力扳手圖片：《200-1500N.m》

電動定扭力扳手圖片《1500-3500N.m》

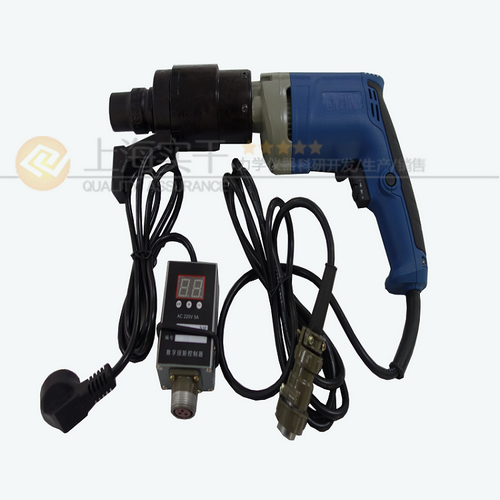

數顯電動定扭力扳手圖片

一,電源的連接

先將主機的三芯插頭插入控制儀相應的插座，上，然后將控制儀上的電源線接入電網。綠/黃雙色芯線為接地線。

工作結束后，以相反方向拆卸。

二.螺栓的扭緊操作

1裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插_上銷釘，并用橡膠圈固定。

2將控制儀的扭矩旋扭調到所需扭矩值，將主機*反開關撥到*轉位置，把扳手套筒套在螺紋連接件的六方上。

3按下電源開關，扳手啟動。當反力支架力臂靠牢支點時(支點可以是鄰近的一-只螺栓或其他可做支點的位置) 螺栓開始擰緊。當螺栓扭矩達到預定扭矩時，扳手自動停止，緊固完成，放開電源開關，進行下一只螺栓的緊固工作。

4扳手自動停止后，靠反力支架的彈性形變力，使支架力臂自動脫離支點，取下扳手。如力臂不能脫離支點時，可撥動*反開關，點動電源開關，扳手即可取下。

該電動定扭力扳手由主機和控制儀兩部分，主機采用雙重絕緣單相串激式電動機和減速結構，結構新穎，體積小，重量輕，*可靠，由于采用靜扭結構，運轉平穩，無振動，無沖擊，噪音小，操作者不受反力距影響，因而勞動強度低，額定電壓220V50/60Hz 精度：±5%
